Description

Motorisation PERKINS 1106A-70TG1 | Alternateur STAMFORD UCI274E | 400 V – 50 Hz

Description Générale

Le groupe électrogène industriel POWERGEN P 135 B en version ouverte (OPEN) est une unité de génération d’énergie de forte puissance, compacte et hautement performante. Conçu autour d’un puissant moteur diesel Perkins de 7.0 Litres à 6 cylindres et d’un alternateur Stamford de classe mondiale, ce modèle offre une stabilité électrique exceptionnelle et une excellente réponse aux impacts de charge. Il est idéal pour une installation intérieure (en salle des machines ou local technique dédié) au sein de structures industrielles, commerciales, hospitalières ou agricoles pour des applications de secours (Standby) ou de production continue (Prime Power).

Caractéristiques Principales (Main Data)

• Puissance Continue (PRP) : 130.00 kVA / 104.00 kW
• Puissance de Secours (LTP / E.P.) : 143.00 kVA / 114.40 kW
• Facteur de Puissance : 0.8 cos(φ)
• Fréquence nominale : 50 Hz
• Tension : 400 VAC (Triphasé + Neutre)
• Configuration : Version Ouverte sur châssis (OPEN)

Fonctionnalités d’Excellence (Awesome Features)

1. Motorisation 6 Cylindres Premium : Propulsé par un moteur diesel industriel Perkins à injection directe, réputé pour son couple élevé, sa longévité et sa réactivité aux appels de charge. Livré avec son certificat d’origine.
2. Alternateur de Haute Performance : Alternateur industriel Stamford de type « brushless » (sans balais) avec isolation de classe H et régulateur de tension automatique (AVR) pour un courant parfaitement stable.
3. Châssis Réservoir Haute Capacité : Base robuste en acier plié intégrant un réservoir de carburant de grande autonomie, équipée d’un capteur de niveau mécanique et électronique.
4. Système Anti-vibrations : Plots amortisseurs en élastomère haute résistance montés entre le bloc moteur/alternateur et le châssis pour minimiser les vibrations structurelles.
5. Panneau Électrique Centralisé : Coffret métallique de commande et de puissance monté directement sur le groupe, abritant un contrôleur numérique avancé.
6. Maintenance & Accessibilité : La configuration ouverte permet un accès direct à 360° pour les opérations de maintenance périodique, tout en optimisant l’encombrement au sol dans votre local technique.
7. Dossier Technique Complet : Fourni prêt à l’emploi avec procès-verbal d’essais en usine, manuels d’utilisation complets et schémas de câblage électriques.

Fiche Technique Détaillée

Spécifications du Moteur (PERKINS)

• Modèle de moteur : Perkins 1106A-70TG1
• Nombre de cylindres : 6 cylindres en ligne
• Cylindrée : 7.01 Litres
• Type d’aspiration : Turbocompressé
• Vitesse de rotation : 1500 tr/min
• Système de refroidissement : Par liquide (Eau / Radiateur d’origine avec hélice de soufflage)
• Régulation de vitesse : Mécanique (Classe G2)
• Système électrique : 12 Vcc (avec alternateur de charge de batterie de démarrage)
• Consommation de carburant :
  • À 100% de la charge de secours (LTP) : ~33.8 l/h
  • À 100% de la charge continue (PRP) : ~30.2 l/h
  • À 75% de la charge continue (PRP) : ~22.7 l/h
  • À 50% de la charge continue (PRP) : ~15.9 l/h

Spécifications de l’Alternateur (STAMFORD)

• Modèle d’alternateur : Stamford UCI274E
• Nombre de phases : 3 Phases + Neutre (12 terminaux reconnectables)
• Indice de protection : IP 23
• Système d’isolation : Classe H
• Régulation de tension : Électronique automatique (AVR) intégrée

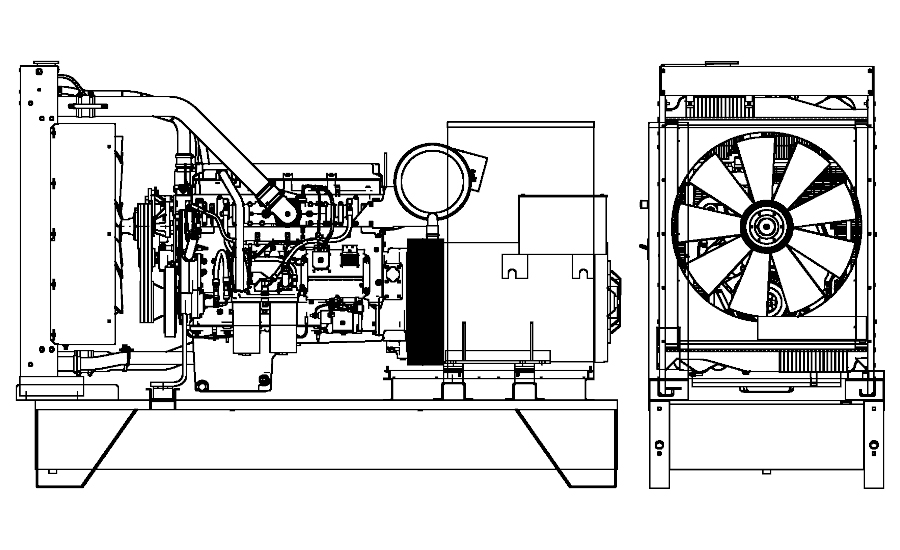

Châssis & Dimensions (Version Ouverte)

• Modèle de châssis : T2
• Capacité standard du réservoir : ~250 Litres
• Longueur : 2450 mm
• Largeur : 1020 mm
• Hauteur : 1560 mm
• Poids à vide : ~1510 kg
• Silencieux d’échappement : Modèle MS 20 (Fourni séparément avec brides et accessoires pour raccordement et évacuation extérieure du local technique).

Panneau de Contrôle & Connectivité

Centrale Numérique de Gestion (GUARD REVOLUTION AUTO)

Le POWERGEN P 135 B intègre un automate numérique de contrôle avancé conçu pour superviser l’ensemble des paramètres de fonctionnement :

• Surveillance et Communication : Interfaces de communication intégrées (RS232, RS485, CAN et port USB) pour une configuration et un diagnostic locaux aisés.
• Connectivité Web étendue : Prise en charge optionnelle des extensions GPRS, 4G ou Ethernet pour communiquer via les protocoles industriels standards (Modbus, SNMP).
• Gestion Cloud de Flotte : Suivi en temps réel grâce à la plateforme Cloud dédiée (WebSupervisor), permettant de surveiller le groupe à distance, de recevoir des alertes par e-mail/SMS et de gérer la géolocalisation (géofencing).
• Sécurité et Automatisme : Automate programmable (PLC) intégré avec éditeur, historique flexible capable de mémoriser jusqu’à 350 événements, gestion automatique du délestage de charge (load shedding), et mesures True RMS précises.

Option Inverseur Automatique de Source (ATS)

• Modèle de coffret conseillé : ATS-C 250
• Armoire développée en stricte conformité avec la norme de construction CEI EN 61439-2.
• Assure la permutation automatique, transparente et sécurisée entre le réseau électrique principal (Secteur) et le groupe électrogène POWERGEN lors d’une coupure de courant.
• Équipée d’un système de commutation robuste avec interverrouillage mécanique et électrique de sécurité, logé dans un coffret métallique peint par poudrage (RAL7035) et verrouillable par clé
